Zylinderschalter / Magnetschalter
Magnetschalter, zu dieser Gruppe gehören vor allem die in der Automationstechnik unverzichtbaren Zylinderschalter, sind berührungslos arbeitende Grenztaster auf Reedkontaktbasis oder als vollelektronische (kontaktlose) Sensoren (Hall, AMR und GMR-Sensorelemente) aufgebaut.
Die Betätigung erfolgt durch einen Permanent- oder Elektromagneten. Unter Einfluß des Magnetfeldes werden beim Reedkontakt-Magnetschalter die Paddel des Reedkontaktes magnetisiert und schließen bzw. öffnen sich bei einem ausreichenden magnetischen Kraftfluß. Durch die Empfindlichkeit des Reedkontaktes (AW-Wert) und die Feldstärke des Magneten werden unterschiedliche Schaltabstände erreicht. Vollelektronische Magnetschalter messen die Änderung des Magnetfeldes (Hallspannung, magnetoresistive Messbrücke) und wandeln dies in ein digitales Signal um.
Weitere Ausführungen finden Sie im Produktfinder
Magnetschalter mit separatem Betätigungsmagneten
Magnetschalter mit externem Betätigungsmagneten reagieren nur auf das Magnetfeld welches durch den separaten Permanentmagneten erzeugt wird. Eine typische Anwendung, bei welcher diese Schalter zum Einsatz kommen ist z.B. die Drehzahlmessung an Motoren oder rotierenden Maschinenteilen.
Dietz Magnetschalter sind in zylindrischer Bauform mit oder ohne metrischem Einschraubgewinde oder als Quader verfügbar. Durch Betätigungsmagnete verschiedener Bauformen und Feldstärken können sie flexibel eingesetzt werden.

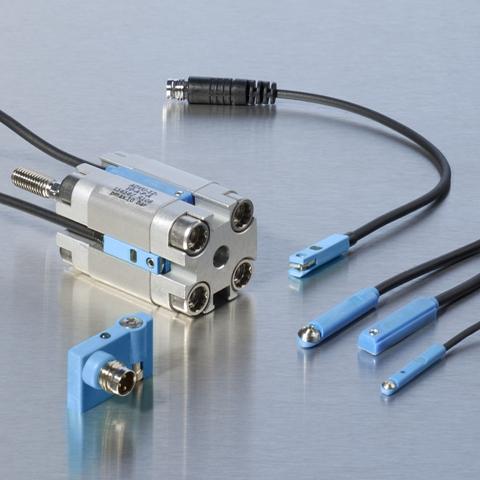

Zylinderschalter für Pneumatikzylinder
Dietz Zylinderschalter erfassen zuverlässig die Kolbenstellung an Pneumatikzylindern. Somit können Bewegungsabläufe an pneumatisch betriebenen Anlagen sicher überwacht und gesteuert werden.
Die Betätigung der Sensoren erfolgt dabei durch an den Zylinderkolben angebrachte Dauermagnete, welche durch das Gehäuse der Zylinder (Aluminium, Messing oder Edelstahl) erkannt werden. Die Sensoren werden direkt am Zylindergehäuse angebracht.
Zahlreiche verschiedene Versionen und Bauformen gewährleisten den Einsatz an allen marktüblichen Zylindern führender Hersteller. Zur Verfügung stehen Reed- oder elektronische Schalter für T-Nut, C-Nut, Rundzylinder, Schwalbenschwanznut- und Profilstangenzylinder. Am gängigsten ist die Verwendung von Sensoren an T-Nut Zylindern.
Verschiedenes Befestigungszubehör ermöglicht auch den Einsatz von T-Nut-Schalter an Rund- oder Profilstangenzylindern. Dietz Zylindersensoren sind als 2- oder 3-Leiter, in Gleich- oder Wechselspannungsausführungen erhältlich.
Weitere Informationen Radarsensoren
Radarsensoren spielen in der Fabrikautomation, im Bereich Verkehrstechnik, bei der Gebäudeüberwachung und bei der automatisierten Beleuchtungssteuerung eine zentrale Rolle. Im täglichen Einsatz überzeugt die Technologie vor allem mit ihrer Verlässlichkeit, ihrer Präzision und ihrer Flexibilität. Eine große Auswahl hochwertiger Radarsensoren finden Sie im Sortiment von Dietz Sensortechnik. Wenn Sie Fragen zu einzelnen Produkten haben, rufen Sie uns gern an und lassen Sie sich beraten.
Merkmale Zylinderschalter
- Passend f. Zylinder der führenden Hersteller
- Elektronisch (PNP) oder Reed-Kontakt
- Vibrations- und verschleißfest
- Festkabelanschluss oder Steckverbinder
- Gleich- und Allstromversionen
- Hohe Schaltgenauigkeit
- Vielfältige Befestigungsmöglichkeiten
Versionen Zylinderschalter
- für T-Nut-Zylinder
- für C-Nut-Zylinder
- für Rundzylinder
- für Schwalbenschwanznut
- für Profilstangenzylinder

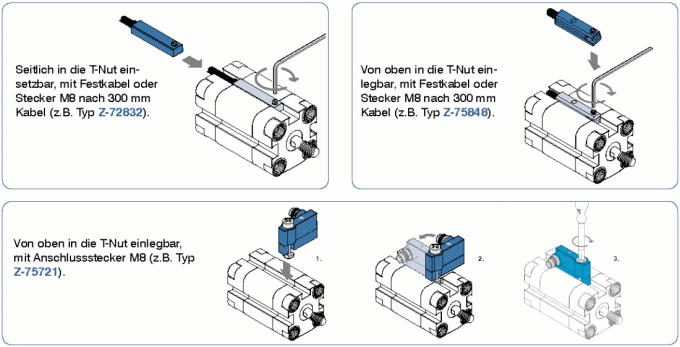

Montagemöglichkeiten – T-Nut Zylinderschalter von Dietz Sensortechnik
